产品特点
1）SF6-12充气式绝缘交流高压气体绝缘金属封闭开关设备柜体（以下简称“高压充气柜”）采用敷铝锌板钢板，经CNC柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强；
2）全金属组装，模数化组装结构，可安装永磁机构真空断路器和弹簧机构真空断路器等；
3）柜体设计结构紧凑、安装方便、操作灵活等特点；
4）柜门装有压力表及操作机构分合闸指示标识，可直观反映设备工作状态；
5）常规柜体防护等级为IP30。
使用环境
1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。
就地补偿容量的确定
需要补偿的设备的平均有功功率为，补偿前的功率因数为，补偿后的功率因数为，则无功补偿的容量为:
Q=Pav(lgϕ−lgϕ)=Pav(cos2ϕ11−1−cos2ϕ11−1−)
QC=无功补偿容量(kvar) 1gФ2:改善后功率因数角的正切值;
Pav:需补偿的电机的平均有功功率(kW): COSФ1:改善前的功率因数:
1g Ф1:改善前功率因数角的正切值: COSФ2:改善后的功率因数

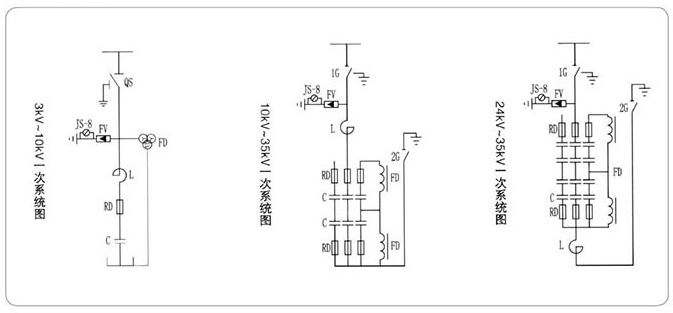

电气原理图
